Material Design Support Library

# Design Support Library

droid girls meetup

2016/11/16

荒木佑一

---

# 自己紹介

[@yuichi_araki](https://twitter.com/yuichi_araki)

Developer Programs Engineer @Google

- サポート ライブラリ (主に design)
- Google I/O アプリ
- Google Santa Tracker アプリ
- [d.android.com/samples](http://d.android.com/samples) のサンプルいろいろ
- [CameraView](https://github.com/google/cameraview)
]

---

# サポート ライブラリ

---

Android プラットフォーム本体と並行して開発される

- プラットフォーム本体の機能のバックポート
- プラットフォーム本体には存在しない追加の機能

最新版 25.0.1
]

???

- Web の世界では "shim" や "polyfill" と呼ばれるもの
- 当初は API レベル間の互換性のためのライブラリだったが、今はいろいろ

---

# サポート ライブラリ 一覧

.card[
.small[
- インフラ互換性: support-v4, support-v13, support-annotations, vector-drawable, animated-vector-drawable, transition
- UI 互換性: appcompat-v7, preferences-v7, preferences-v14, gridlayout-v7
- UI ライブラリ: recyclerview-v7, design, percent, cardview-v7
- その他: palette-v7, customtabs, renderscript-v8, mediarouter-v7, leanback-v17, recommendation, preference-leanback-v17
- 特殊: Testing Support Library (Espresso 含む), Data Binding, MultiDex, constraint-layout
]
]

???

- 20 個と少し
- 「特殊」は他のサポート ライブラリとバージョンが別

---

# 導入方法

```groovy
android {
    compileSdkVersion `25`
    ...
}

dependencies {
    compile 'com.android.support:design:`25`.0.1'
}
```
]

???

- compileSdkVersion とサポート ライブラリのメジャー バージョンは揃えること
  - 揃えない使い方は想定もテストもしていません

---

# 複数のサポート ライブラリ

```groovy
ext {
    supportLibVersion = '25.0.1'
}

dependencies {
    compile "com.android.support:design:${supportLibVersion}"
    compile "com.android.support:cardview-v7:${supportLibVersion}"
}
```
]

---

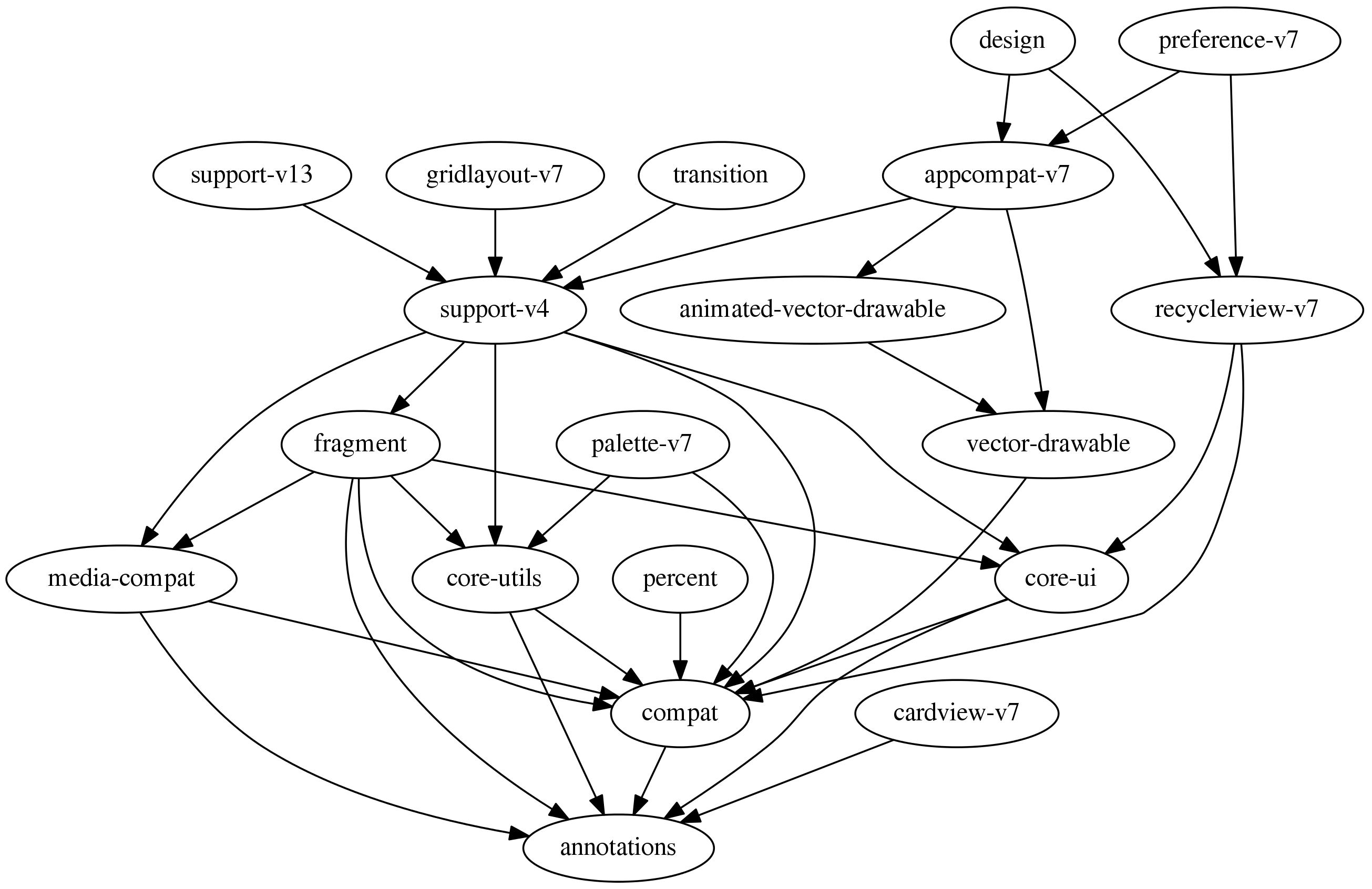

# 依存関係

???

- 一部割愛

---

# サポート ライブラリ チームからの お知らせ

---

# 最小 SDK バージョン

~~そのライブラリがサポートする最小 API レベル~~
すべてのライブラリの最小 SDK バージョンは最低でも 9

v4, v7 は歴史的経緯
]

???

- バージョン 24.2.0 のアップデートで、すべてのライブラリの最小 SDK バージョンが 9 以上になった
  - support-v4、各種 -v7、design
  - 前から 9 より上だったものはそのまま
- パッケージ名の v4 や v7 も同様

---

# support-v4 の分割

.card[
- support-compat
- support-core-ui
- support-core-utils
- support-fragment
- support-media-compat

[分割されたv4 Support Librariesのリスト](http://androhi.hatenablog.com/entry/2016/08/19/011805)
]

???

- バージョン 24.2.0 のアップデートで分割された
- support-v4 はメタ ライブラリとして残る
  - ほとんどのアプリはそのままで良い

---

# バグ報告 機能要望

スクリーンショット重要
]

---

# マテリアル デザイン サポート ライブラリ

---

# デザイン サポート ライブラリ

マテリアル デザインで使われるコンポーネント群

API レベル 7 からサポート

appcompat-v7 の使用が前提

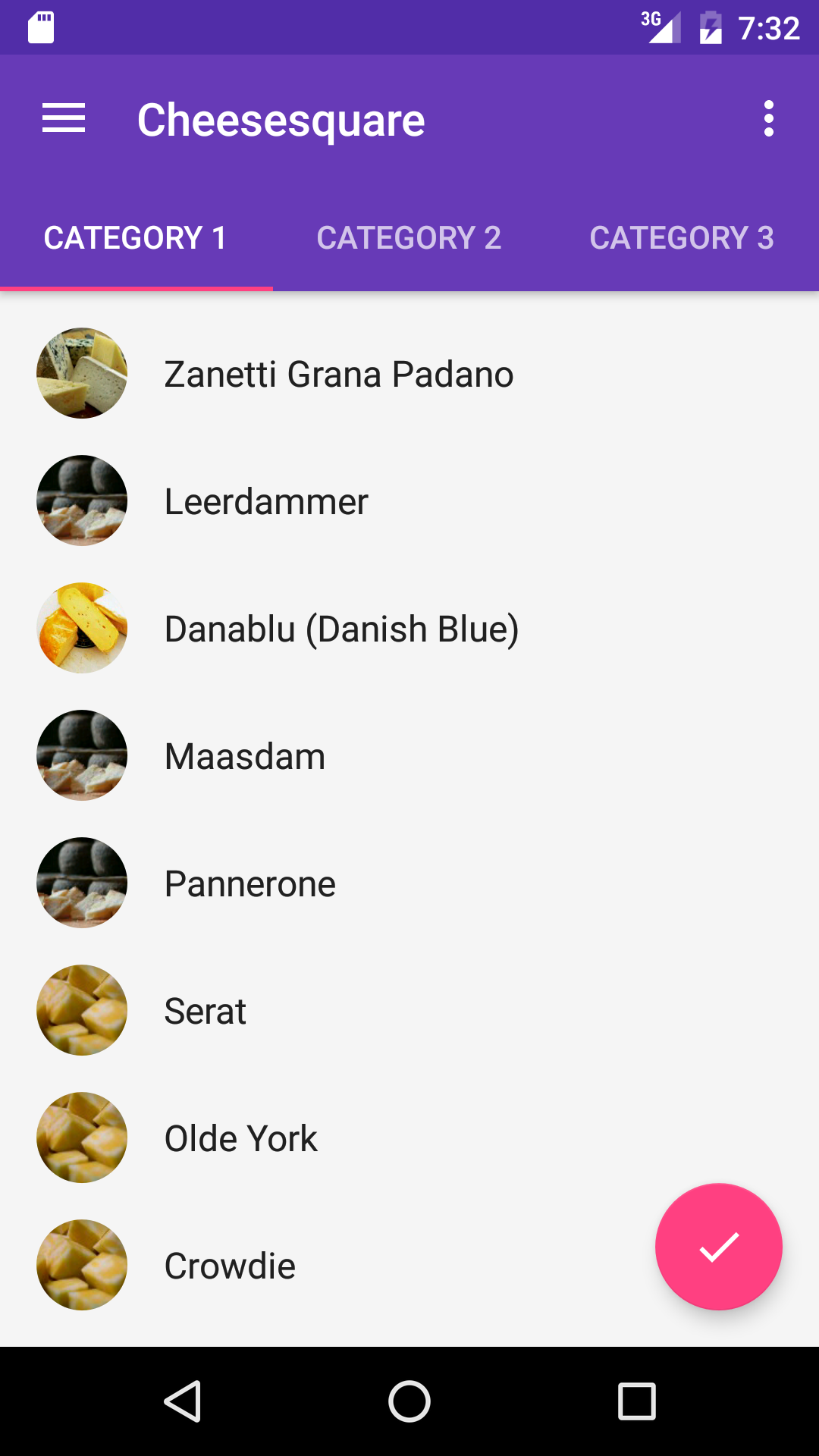

[github.com/chrisbanes/cheesesquare](https://github.com/chrisbanes/cheesesquare)
]

???

- Google I/O 2015 で発表

---

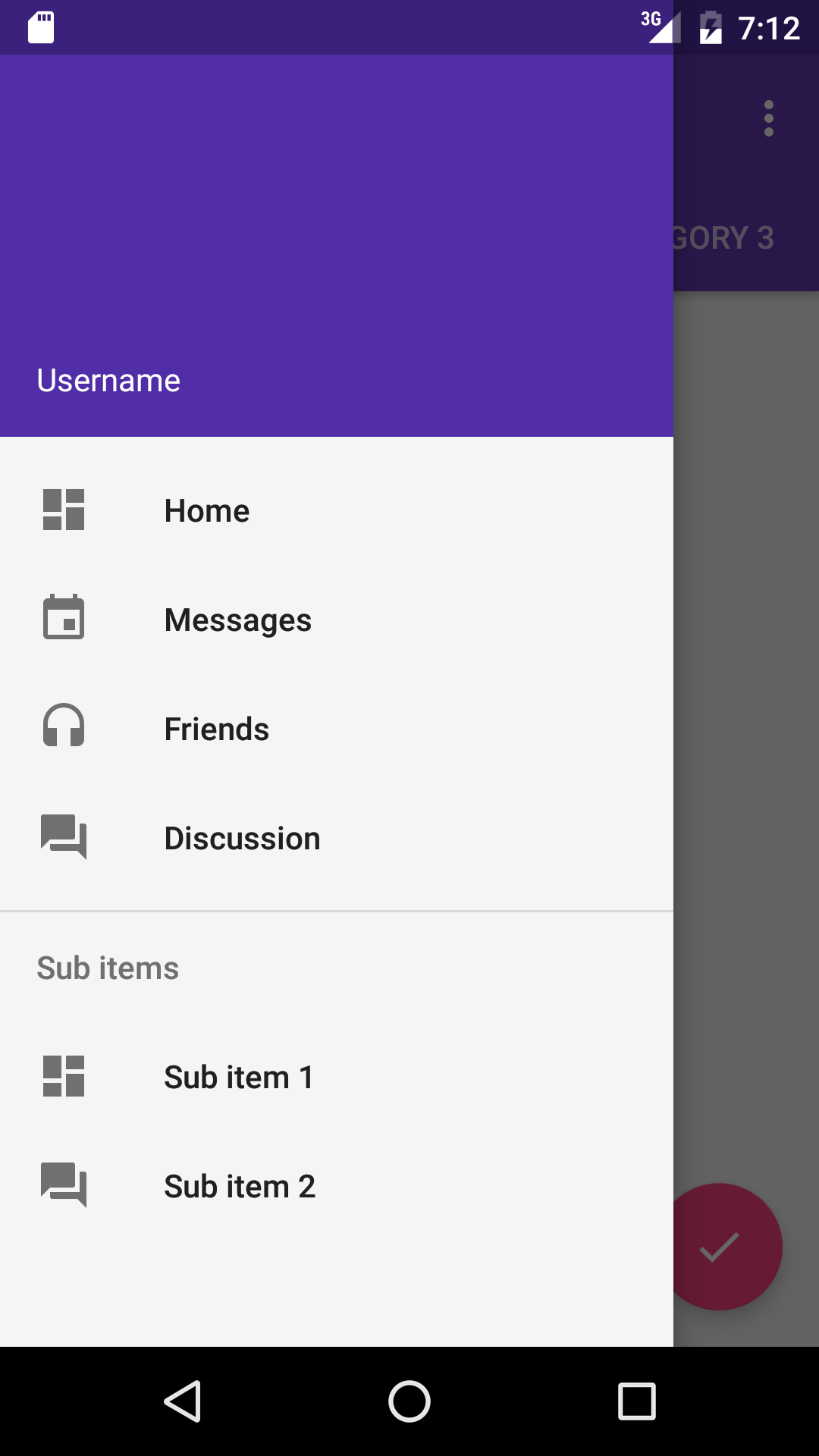

# NavigationView

ナビゲーション ドロワーの中のメニューをリソースで作ることができる

```xml
<a.s.d.w.NavigationView
 android:id="@+id/nav_view"
 android:layout_height="match_parent"
 android:layout_width="wrap_content"
 android:layout_gravity="start"
 android:fitsSystemWindows="true"
 app:headerLayout="@layout/nav_header"
 `app:menu="@menu/drawer_view"`/>
```

]

???

- セクション分け、セクションのサブタイトルなどに対応
- app:actionLayout 属性でカスタム要素を追加できる
  - 例: Gmail の未読数、Google Play Music の「ダウンロード済み」のスイッチなど

---

# NavigationView のメニュー

<group android:checkableBehavior="single">
 <item
 android:id="@+id/nav_home"
 android:icon="@drawable/ic_dashboard"
 android:title="Home"
 app:actionLayout="@layout/action_layout.xml" />

 </group>
 <item android:title="Sub items">
 <menu>
 <item
 android:icon="@drawable/ic_dashboard"
 android:title="Sub item 1" />
```
]

???

- グループ分け
- サブヘッダー
- actionLayout

---

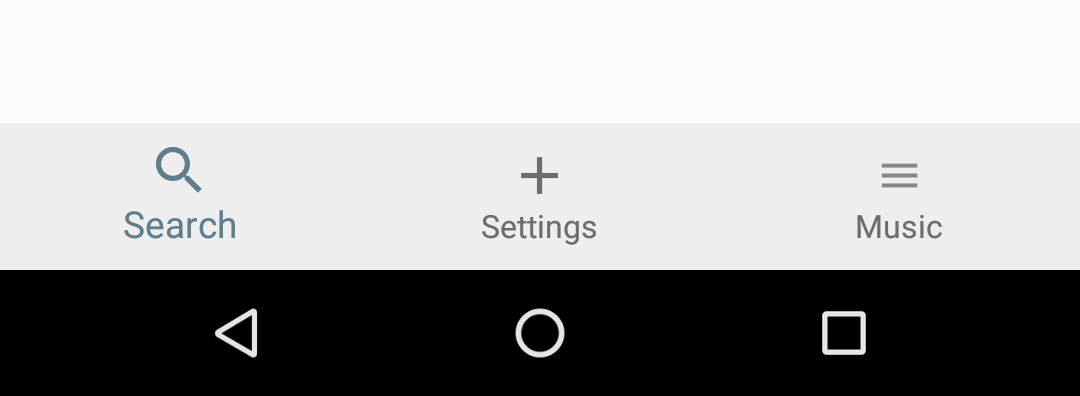

# BottomNavigationView

「下タブ」

```xml
<a.s.d.w.BottomNavigationView
 android:id="@+id/bottom_navigation"
 android:layout_width="match_parent"
 android:layout_height="56dp"
 android:layout_gravity="bottom"
 android:background="#eee"
 `app:menu="@menu/bottom_menu"`/>
```

]

???

項目数
- 3
 固定 (アクティブな項目は少し拡大)
- 4, 5
 アニメーション (テキストはアクティブな項目のみ)
- 6
 エラー

---

# BottomNavigationView のメニュー

.card[
```xml
<menu xmlns:android="http://schemas.android.com/apk/res/android">
 <item android:id="@+id/action_search"
 android:title="@string/menu_search"
 android:icon="@drawable/ic_search"/>
 <item android:id="@+id/action_settings"
 android:title="@string/menu_settings"
 android:icon="@drawable/ic_add"/>
 <item android:id="@+id/action_music"
 android:title="@string/tab_text"
 android:icon="@drawable/ic_action_navigation_menu"/>
</menu>
```
]

---

# BottomNavigationView のリスナー

.card[
```java
final BottomNavigationView bottom = ...;
bottom.setOnNavigationItemSelectedListener(
    new BottomNavigationView.OnNavigationItemSelectedListener() {
        @Override
        public boolean onNavigationItemSelected(
                @NonNull MenuItem item) {
            switch (item.getItemId()) {
                case R.id.action_search:
                    // ...
            }
        }
    });
```
]

???

- タブ切り替えによって中のメイン画面をどう切り替えるはアプリ任せ

---

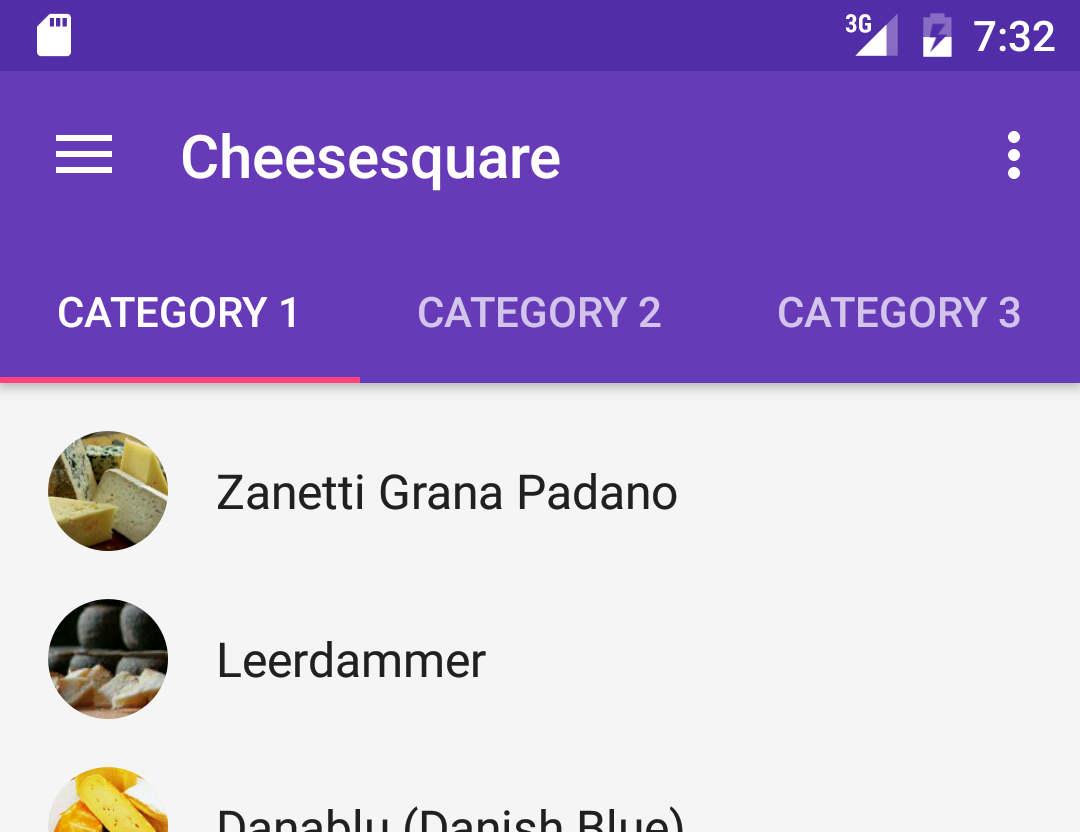

# TabLayout

ViewPager (support-v4) と連携するタブ

```java
tabLayout.`setupWithViewPager(viewPager)`;
```

]

???

- 昔は ActionBar のナビゲーションモードでタブを作っていた
  - API レベル 21 で deprecated になった

---

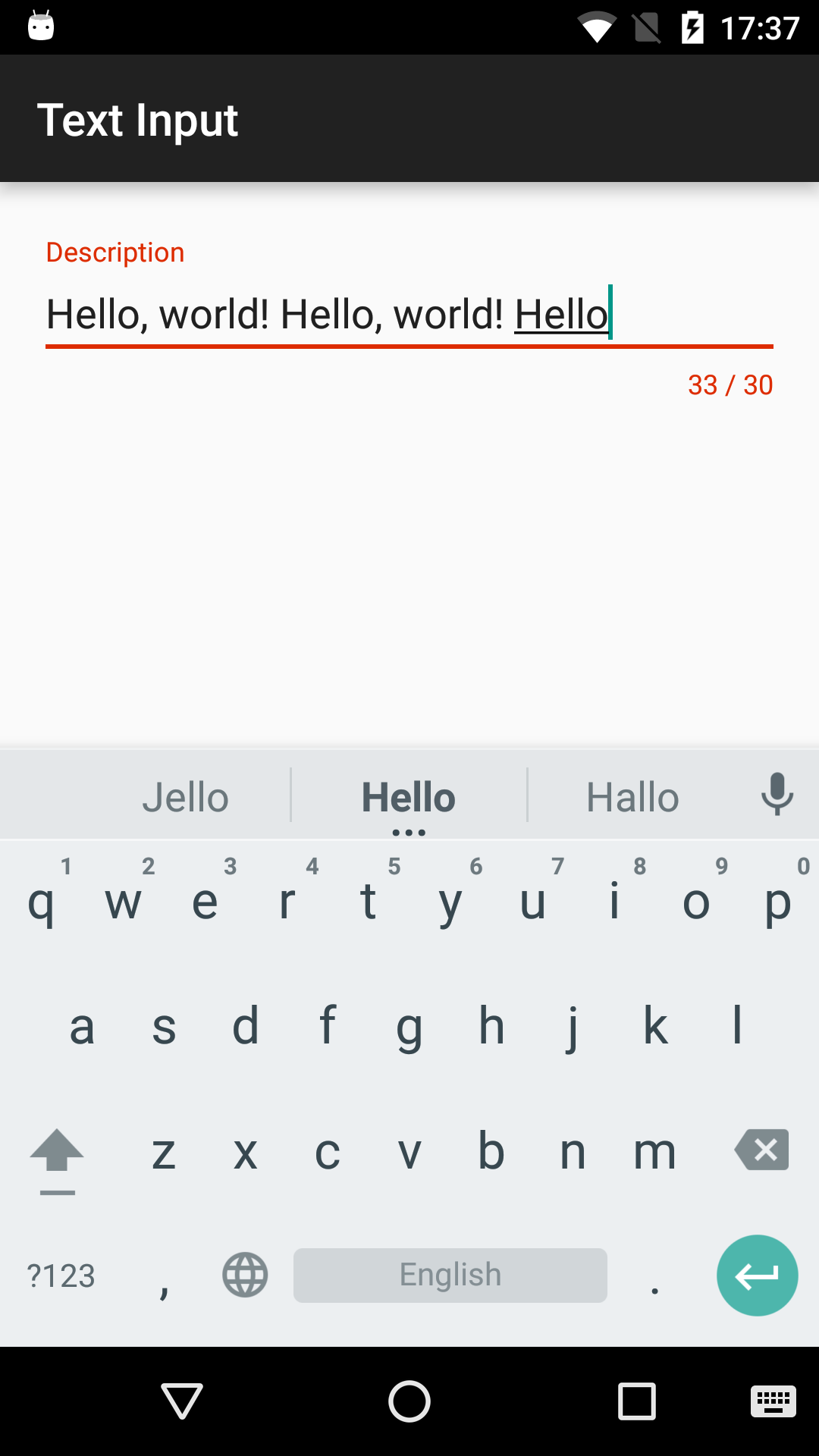

# TextInputLayout

EditText に機能追加
ヒント、エラー、カウンター

```xml
<a.s.d.w.TextInputLayout
 android:layout_width="match_parent"
 android:layout_height="wrap_content"
 app:counterEnabled="true"
 app:counterMaxLength="30">
 <EditText
 android:layout_width="match_parent"
 android:layout_height="wrap_content"
 android:hint="@string/description"/>
</a.s.d.w.TextInputLayout>
```
]

???

- ヒントは EditText のヒントからアニメーションでフロート表示になる
- counterMaxLength は EditText の maxLength と違って、最大文字数を超えて入力できる

---

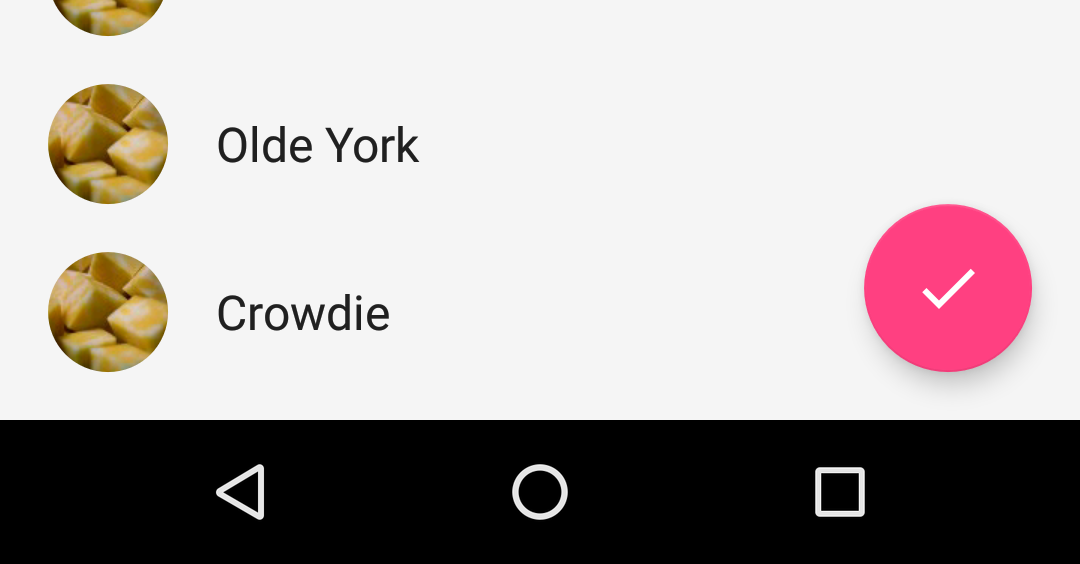

# FloatingActionButton

FAB

影付きの丸い ImageButton

```xml
<android.support.design.widget.FloatingActionButton
 android:id="@+id/fab"
 android:layout_width="wrap_content"
 android:layout_height="wrap_content"
 android:fabSize="normal"
 android:src="@drawable/ic_done" />
```
]

???

- API レベルの違いによる影の扱いは CardView と同じ

---

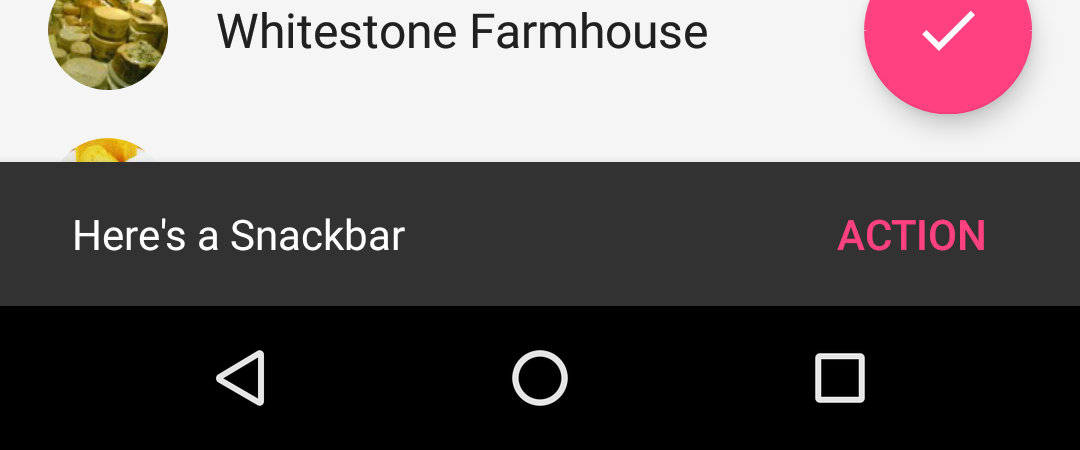

# Snackbar

Toast の進化版

アクションを設定できる

```java
Snackbar.make(view, "Here's a Snackbar", Snackbar.LENGTH_LONG)
        .setAction("Action", new View.OnClickListener() {
            @Override
            public void onClick(View v) {
                // ...
            }
        })
        .show();
```
]

???

- 使い方は大体 Toast と同じ
- show を忘れると出ないので注意
- 一つ目の引数は Context でなく View
  - 親を辿っていって CoordinatorLayout があればそこに Snackbar の View を出す
  - なければ適当に出す
- setAction でアクションを設定できる

---

# CoordinatorLayout

- Behavior
 子要素同士の挙動を取り持つ
- Keyline
 複数の子要素を縦に並べる
- Anchor
 ある子要素を別の子要素にくっつける
- View Inset
 ある子要素が別の子要素を避ける/避けさせる
]

---

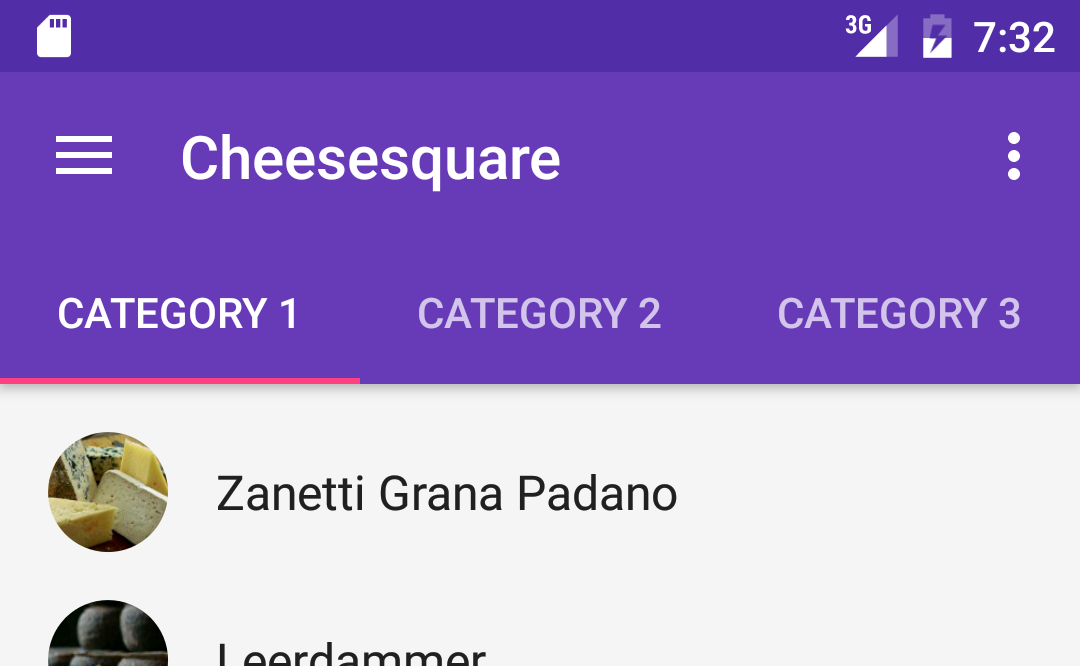

# AppBarLayout

スクロールに従って Toolbar を隠す

```xml
<a.s.d.w.CoordinatorLayout>
 <a.s.d.w.AppBarLayout>
 <a.s.v7.w.Toolbar
 app:layout_scrollFlags
 ="scroll|enterAlways|snap"/>
 <a.s.d.w.TabLayout/>
 </a.s.d.w.AppBarLayout>
</a.s.d.w.CoordinatorLayout>
```
]

---

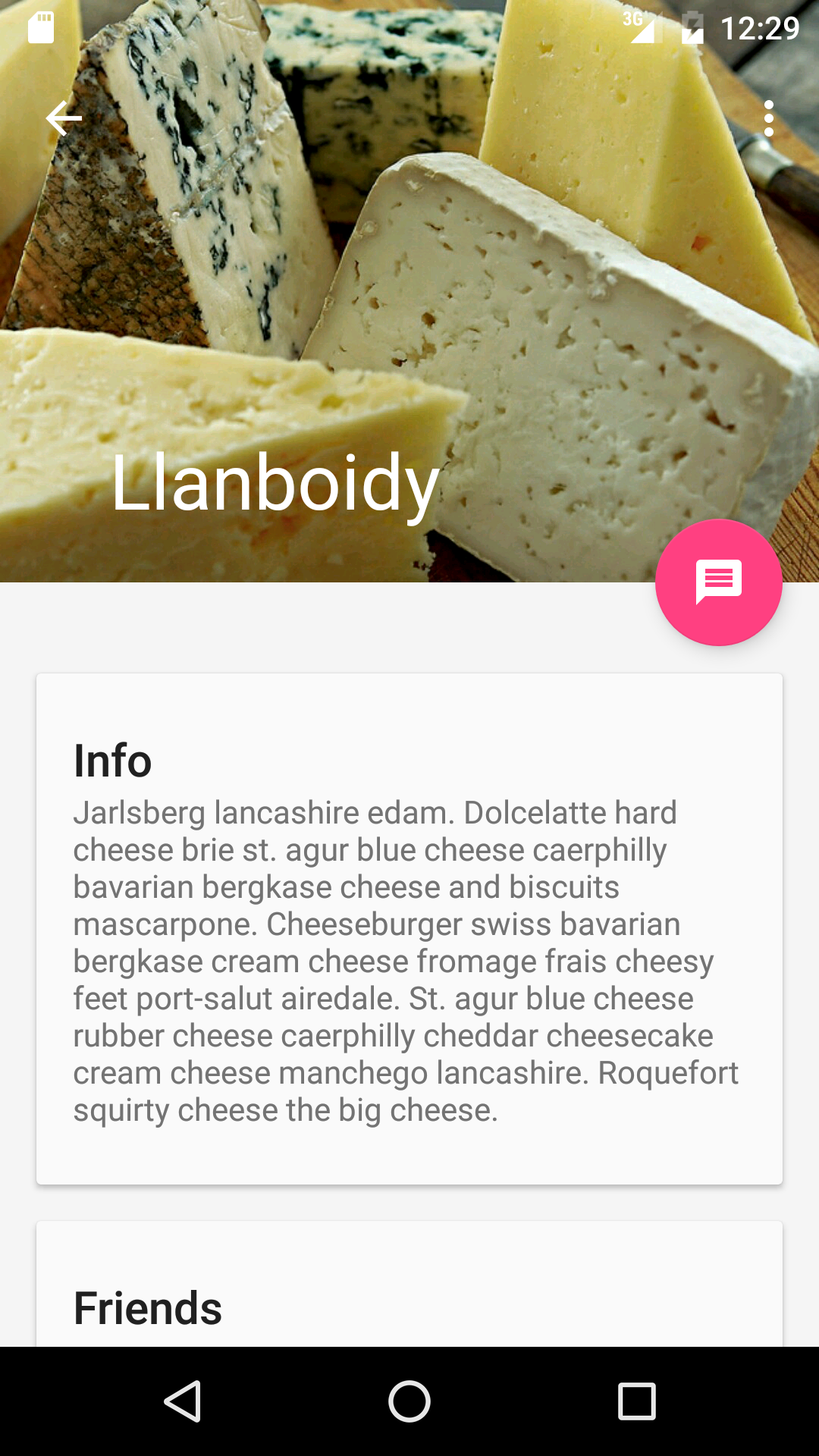

# CollapsingToolbarLayout

Toolbar に動きを加える

```xml
<a.s.d.w.CoordinatorLayout>
 <a.s.d.w.AppBarLayout>
 <a.s.d.w.CollapsingToolbarLayout
 app:layout_scrollFlags
 ="scroll|exitUntilCollapsed">
 <ImageView
 app:layout_collapseMode="parallax"/>
 <a.s.v7.w.Toolbar
 app:layout_collapseMode="pin"/>
 </a.s.d.w.CollapsingToolbarLayout>
 </a.s.d.w.AppBarLayout>
</a.s.d.w.CoordinatorLayout>
```
]

???

- cheesesquare のようにタイトル文字を動かしたい場合、CollapsingToolbarLayout に setTitle しないといけないので注意

---

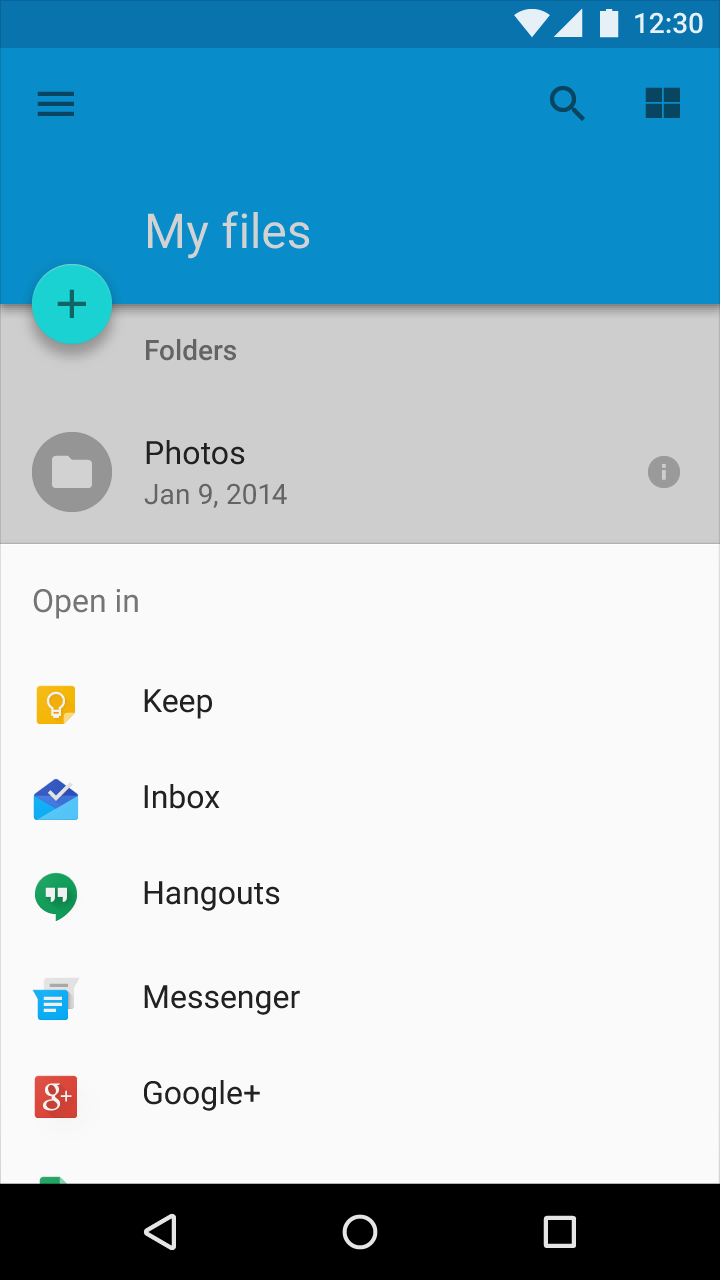

# BottomSheetBehavior

マテリアル デザインの [ボトム シート](https://www.google.com/design/spec/components/bottom-sheets.html) コンポーネントの実装

- Persistent
- Hideable
- Modal

]

???

- 使い方が大きく分けて 3 パターン

---

# 実用例

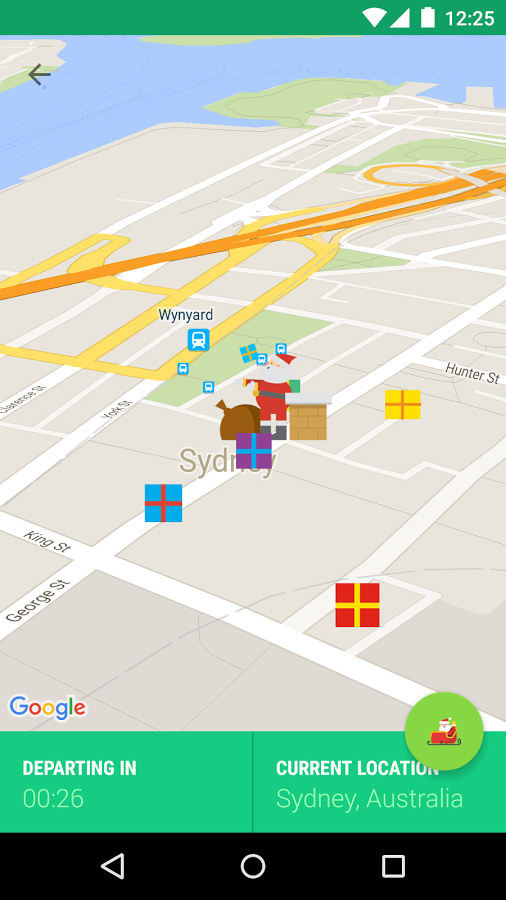

[Google サンタ トラッカー](https://play.google.com/store/apps/details?id=com.google.android.apps.santatracker)

Persistent なボトムシート

CoordinatorLayout の anchor 機能で FAB をボトムシートの上端に留める

ボトム シートが引き上げられたときは FAB を隠す

]

---

# Persistent な BottomSheetBehavior

```xml
<android.support.design.widget.CoordinatorLayout>

 <FrameLayout
 android:id="@+id/bottom_sheet"
 android:layout_width="match_parent"
 android:layout_height="match_parent"
 android:background="?android:attr/windowBackground"
 `app:layout_behavior="@string/bottom_sheet_behavior"`
 `app:behavior_peekHeight="@dimen/bottom_sheet_peek_height"`>

 </FrameLayout>
</android.support.design.widget.CoordinatorLayout>
```
]

???
- どんな View でもボトム シートにできる
  - BottomSheet や BottomSheetView というクラスはない
  - CoordinatorLayout の Behavior
- ボトムシート内のスクロールする部分は NestedScrollView か RecyclerView
  - NestedScrollingChild を継承したもの

---

# Hideable な BottomSheetBehavior

.card[
```xml
<android.support.design.widget.CoordinatorLayout>

 <FrameLayout
 android:id="@+id/bottom_sheet"
 android:layout_width="match_parent"
 android:layout_height="match_parent"
 android:background="?android:attr/windowBackground"
 app:layout_behavior="@string/bottom_sheet_behavior"
 app:behavior_peekHeight="@dimen/bottom_sheet_peek_height"
 `app:behavior_hideable="true"`>

 </FrameLayout>
</android.support.design.widget.CoordinatorLayout>
```
]

---

# BottomSheetBehavior のコールバック

```java
BottomSheetBehavior behavior = BottomSheetBehavior.from(
    (FrameLayout) findViewById(R.id.bottom_sheet));
behavior.setBottomSheetCallback(
    new BottomSheetBehavior.BottomSheetCallback() {
        @Override
        public void onStateChanged(@NonNull View bottomSheet,
                @BottomSheetBehavior.State int newState) {
            // ...
        }
        @Override
        public void onSlide(@NonNull View bottomSheet,
                            float slideOffset) {
            // ...
        }
});
```
]

---

# Modal な BottomSheetBehavior

## BottomSheetDialogFragment

通常の (AppCompat)DialogFragment と使い方は同じ

スクロール部分は NestedScrollView や RecyclerView を使うこと (ScrollView や ListView はダメ)

]

---

# バグ・機能要望

## b.android.com

### スクリーンショット重要
